電能在當今社會是非常重要的，很多的產品離開了電能就不能工作了例如手機、電腦、電視等，伴熱帶也是其中一個產品，它也是利用電能為管道、罐體等設備提供熱補償。伴熱帶的類型也比較多，主要是按溫度、功率、應用、用途、電壓等分類，用戶可以針對需要進行選擇，在使用的使用，用戶比較關心的是伴熱帶的接法，那么下面就有無錫艾克森的小編就給大家介紹一下。
伴熱帶接法：
伴熱帶接法一般不需要別的設備，只要你把伴熱帶的一端的端頭外皮去掉七八公分，然后把屏蔽網去掉一段后留出五公分的內芯，把兩根導線斷面用絕緣膠帶包好，不要接觸到屏蔽網就行，另一端步驟也是一樣，需要注意的是必須要把兩根導線分開分別與相鄰線接好包好絕緣。
單根伴熱帶接法：
1、玻璃纖維壓敏膠帶或鋁膠帶每隔約50Cm處將伴熱帶固定于管道上； 2、平敷時盡可能將伴熱帶附在管道的下45度側方； 3、在線路的頭部供電點和尾端各預留1m長的電伴熱帶； 4、按設計圖所示（纏繞系數）布線（系數為整數應平敷以利減少接點）； 5、一切散熱體（如支架、閥門、法蘭等）應按設計圖請求預留所需伴熱帶長度，將此段伴熱帶纏繞于散熱主體上并固定。
多根伴熱帶接法：
1、設計圖指明纏繞系數為（n=1，2…）普通用于大口徑管道上； 2、辦法如下： 伴熱帶由管道線路一端起布線至尾端再回頭至起點，道路等于系數（留意使用長度限制）； 伴熱帶由管道線路一端至尾端輪番依次布線次數等于系數； 后備系統，關鍵管道作后備應急用，所以每一線路應當作獨立線路裝置，并有獨立的供電點。

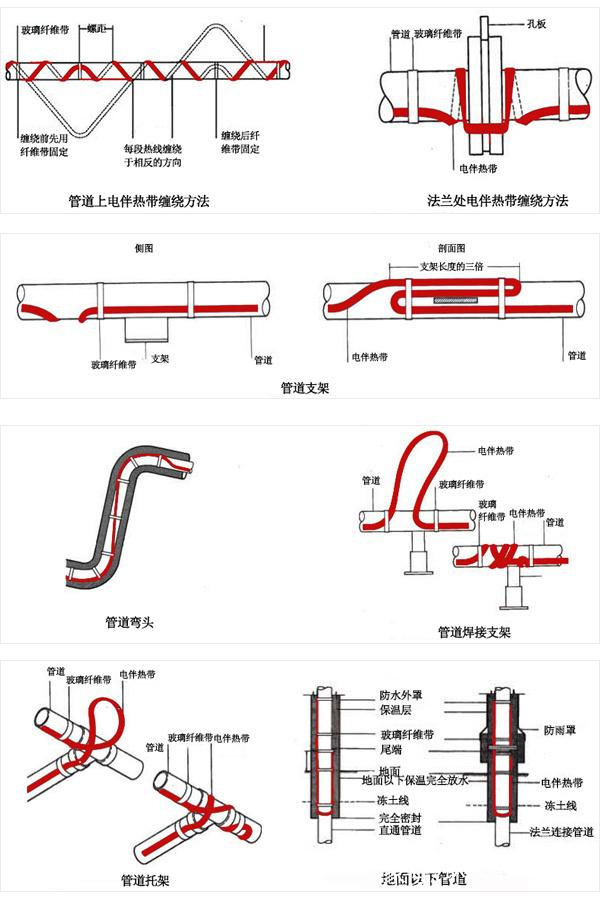

伴熱帶怎么接線圖片
以上就是關于伴熱帶怎么接線圖片的全部內容。
相關閱讀：《電伴熱帶怎么接線，電伴熱帶接線示意圖》
